高壓膠管型號和規格特性分析

作者：廣州市榕明液壓器材有限公司更新時間：2022-09-17 點擊數：

高壓編織膠管，高壓纏繞膠管，高壓膠管總成及組合配件，普遍用于煤礦、礦山、化工、機械、汽車等行業。根據不同運用及效果，高壓膠管有著不同的型號和規格特性，另外一個方面是高壓膠管的層數不同，他所運用的地方也會有所不同，這個也決定了他的規格及特性。

我們通過兩種不同的高壓膠管給大家進行合理的分析。高壓膠管根據制作工藝不同而分為高壓鋼絲編織膠管與高壓鋼絲纏繞膠管兩種膠管，通過這兩種膠管來體現他的型號及規格特性。


高壓鋼絲纏繞膠管

一、產品規格范圍：DN6毫米～DN152mm。種類：4SP型——四層鋼絲纏繞的中壓膠管4SH型——四層鋼絲纏繞的高壓膠客R12型——四層鋼絲纏繞苛刻條件下的高溫中壓膠管。R13型—多層鋼絲纏繞苛刻條件下的高溫高壓膠管。R15型——多層鋼絲纏繞苛刻條件下的高溫超高壓膠管。

二、產品特點：

1.膠管選用特種合成橡膠配合制成，具有優良的耐熱、耐油、耐老化性能。

2.膠管承壓力高，脈沖性能優越。

3.膠管具有優良的耐曲繞性和耐疲勞性。

4.管子使用柔軟，管體結合緊密，在壓力下變形小

5.鋼絲纏繞膠管定尺為20米，可根據要求制成五十米以內，定做前請電話咨詢。

三、用途：主要用于礦井液壓支架、油田開發，適宜于起重運輸、冶金鍛壓、工程建筑、礦山設備、注塑機械、船舶、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力（較高壓力）和溫度的石油基（如燃油、礦物油、可溶性油、液壓油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動，耐工作壓力可達70-120Mpa。注：本標準不適合蓖麻油基和脂基液體

四、結構：高壓鋼絲纏繞膠管由內膠層、中膠層、四層或多層交替纏繞的鋼絲增強層和外膠層組成。結構主要由內膠層、中膠層、2、4、6層鋼絲纏繞層、外膠層組成。內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲（ф0.3-2.0增強層）層是骨架材料起增強作用。

五、工作溫度：-40℃～120華氏攝氏度


一、主要結構由耐油性能良好的丁腈橡膠為主要原材料，并加入特殊補強劑混煉而成的合成橡膠做內膠層，采用優質 膠管專用鋼絲做編織增強層（根據膠管承受壓力的大小分為Ⅰ、Ⅱ、Ⅲ層），由耐天候性能優越的合成橡膠做外膠層。

二、用途：高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開發，適宜于工程建筑、起重運輸、冶金鍛壓、船舶、礦山設備、農業機械、注塑機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動。注：本企業編織膠管標準參照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及SAE100RIAT標準。

三、工作溫度：空氣-30℃～50華氏攝氏度，油類-40℃～100℃，水乳液+80攝氏度以下，超出請選用本廠專用產品。

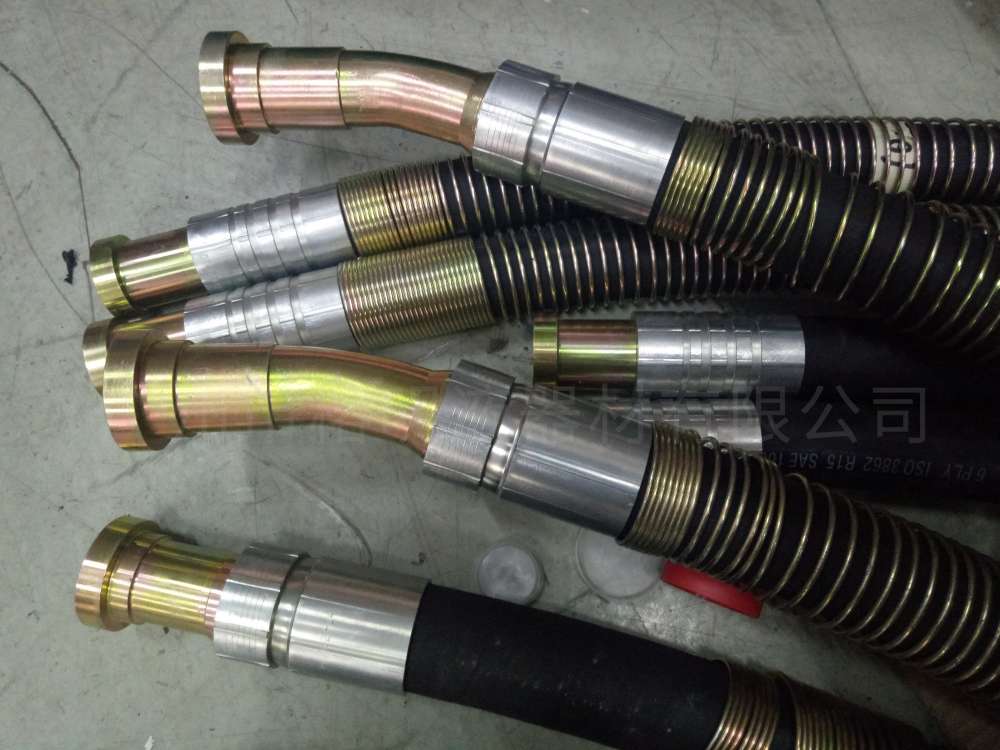

高壓膠管總成
